Külső időzítő a CS3-4M kapcsolóhoz, 8 szabályozható funkció

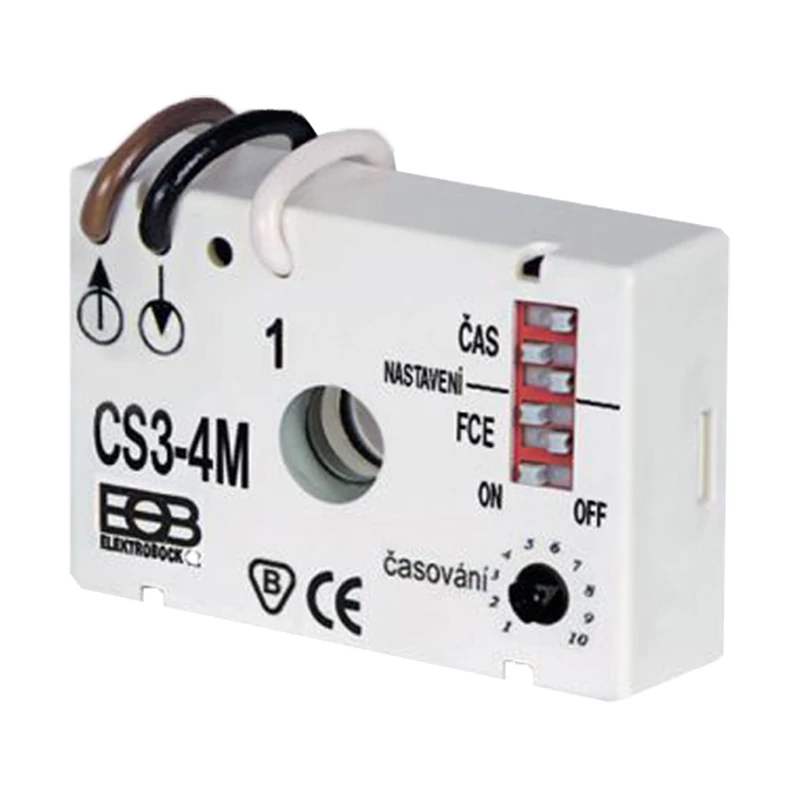

A CS3-4M külső időzítő a kapcsoló alá, nullás vezető bekötése nélkül telepíthető. A multifunkciós időzítő az ellenálló (izzó) és az induktív terhelések (ventilátorok) vezérlésére szolgál. Nyolc beállítási funkcióval rendelkezik. Az időzítő alkalmas fürdőszobák, toalettek és egyéb helyiségek szellőztetésére.


A CS3-4M nyolc funkciója az Ön kényelmét szolgálja

• késleltetés a megszakítás lehetőségével
• késleltetett kikapcsolás (CS3-1 funkció)
• többszörös időrelé blokkolással
• időrelé megszakítás nélkül
• impulzus relé (több helyről)
• késleltetett bekapcsolás
• késleltetett be- és kikapcsolás
• villogó

Dekádok száma: 4
Méretek: 45 x 30 x 13 mm

A készülék nagy előnye a lineáris időbeállítás (egyszerű módon egy kapcsolóval, finomabb módon trimmerrel), a NULLA VEZETŐ NÉLKÜL történő csatlakozás és 8 további funkció beállításának lehetősége.


A CS3-4M funkcióinak leírása:

1. Időzítő megszakítással
   Az időzítés számlálása közvetlenül a bekapcsolás után kezdődik, a következő kapcsolással viszont megszakítva az időzítést kikapcsolja a fogyasztóját.


2. Késleltetett kikapcsolás (CS3-1 funkció)
   A terhelés kikapcsolása után kezdi számolni a beállított időintervallumot, majd kikapcsol.


3. Többszörös időrelé blokkolással
   A nyomásokkal (max.5x) megtöbbszöröződik a beállított idő. A hatodik nyomás után az időzítő lenullázódik. Ha az üzemelés alatt kb. 3 másodpercig nyomjuk, akkor a terhelés kikapcsolódik.


4. Időrelé megszakítás nélkül
   Az időzítés a bekapcsolással együtt kezdődik, az idő intervallum letelte után kikapcsol.


5. Impulzus relé (több helyről)
   A megnyomás után bekapcsol a következő nyomás után pedig ki, a nyomás hosszúsága nem számít.


6. Késleltetett bekapcsolás
   A megnyomás után kezd számolni(késleltetni), majd bekapcsol, és a következő megnyomásig marad bekapcsolva.


7. Késleltetett be- és kikapcsolás
   A megnyomás után számolja a beállított időt, majd bekapcsolja a fogyasztót. Kikapcsolásnál szintén késleltetés után kapcsol ki.


8. Villogó
   A kapcsoló hosszas nyomása következtében kapcsolódik be a fogyasztó a beállított intervallumokban.
