Leírás

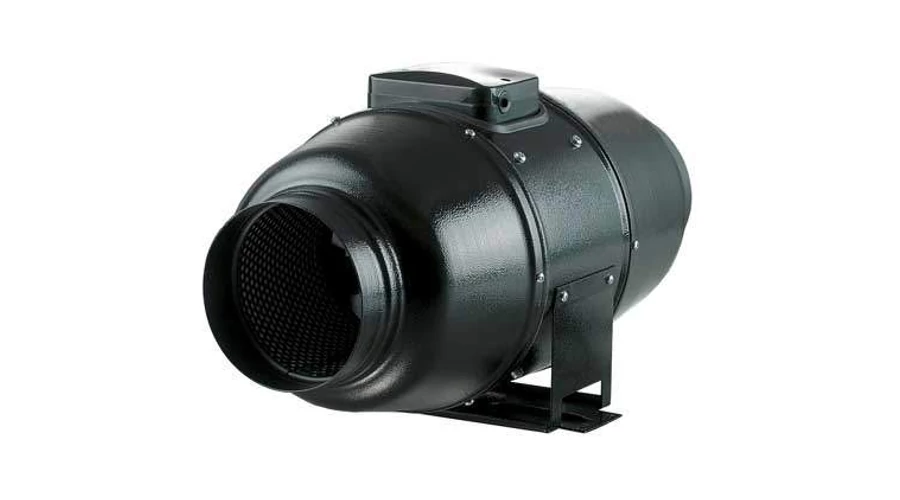

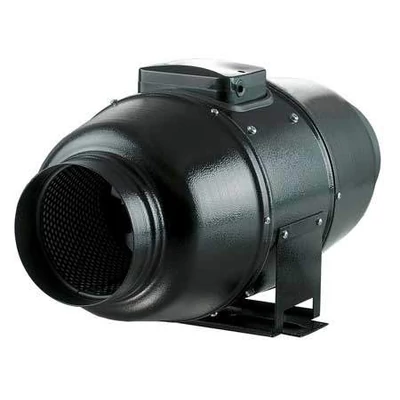

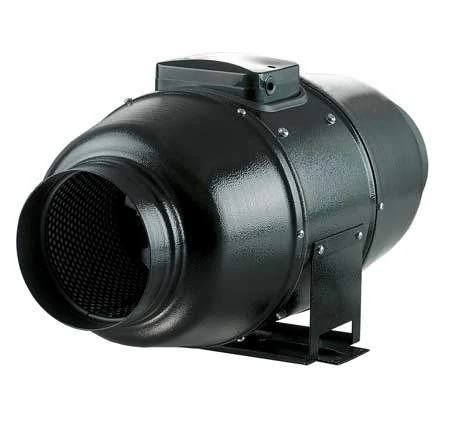

csőbe építhető TT MIX PRO Silent ventilátor egy speciálisan tervezett, hangszigetelt házzal felszerelt, mely a csendes működést a magas aerodinamikai jellemzőkkel együtt biztosítja. A ventilátorok 100 és 315 mm közötti átmérőjű kör légcsatornákkal kompatibilisek. A ventilátorok ötvözik az axiális és a centrifugális ventilátorok széleskörű képességeit és nagy teljesítményű jellemzőit, így magas légszállítást és nagy statikus nyomást biztosítanak. A TT MIX Silent ventilátorok a különböző kereskedelmi és ipari helyiségek, pl. könyvtárak, konferenciatermek, oktatási intézmények, óvodák stb. zajszintjével szemben támasztott magas követelményekkel rendelkező szellőzéstechnikai rendszerek részeként ajánlott.
Kivitel
- A ház anyaga fekete színű polimer réteggel bevont acél
- 50 mm vastagságú ásványgyapot anyagú hang-, és hőszigeteléssel ellátott készülékház
- A legmagasabb hangcsillapítási érték elérése érdekében a készülékház belső felülete perforált
- A készülékház belső lemeze és a járókerék magas minőségű ABS műanyagból
- Az egyedi kialakítású járókeréknek köszönhetően magas légszállítás mellett magas statikus nyomás érhető el
- Gyári tartókonzollal szerelt
- Elektromos kapocsdoboz a készülékház külső oldalán
- Elektromos betáplálás: 230V/1f
- Beépített termikus motorvédelem
- 2-fokozatú. Fordulatszám szabályzás nem megengedett, csak az alacsony / magas fordulatok közötti kapcsolás
- Túlhevülés védelem
- Golyóscsapágyazású
- Védettség: IPX4
- Beltéri elhelyezésre
Beépítés
- A ventilátor a csatornarendszeren belül tetszőleges helyre és szögben felszerelhető
- Egy rendszerbe több ventilátor is telepíthető párhuzamosan a magasabb légszállítása, vagy sorba kapcsolva a rendszer üzemi nyomásának növelése érdekében
- A ventilátorház a padlóra, falra vagy mennyezetre történő rögzítéshez gyári rögzítő konzolokkal felszerelt
Tartozékok, kiegészítők
- 2-fokozatú kapcsoló falsíkra + süllyesztett kivitelű doboz, VP2-1-300 + VP2-MKV-2
- Rezgéscsillapító bilincs, BMK
- Visszacsapó csappantyú, OKA
A ventilátor csak tiszta, pormentes levegő szállítására alkalmas maximum 40C-ig! Konyhai rendszerbe beépítve, vagy ipari poros levegő szállítása esetén a garanciális kötelezettség megszűnik a készülék nem rendeltetésszerű használata miatt!
A TT MIX SILENT csőventilátor műszaki adatai
|
Típus
|
Légszállítás [m3/h] |
Feszültség
[V] |
Teljesítmény
[W] |
Zajszint
[dB] |
| TT MIX SILENT 100 | 240 | 230VAC~1F | 26 | 29 |
| TT MIX SILENT 125 | 340 | 230VAC~1F | 30 | 28 |
| TT MIX SILENT 150 | 555 | 230VAC~1F | 52 | 33 |
| TT MIX SILENT 200 | 1020 | 230VAC~1F | 110 | 36 |
| TT MIX SILENT 250 | 1330 | 230VAC~1F | 178 | 38 |
| TT MIX SILENT 315 | 1950 | 230VAC~1F | 313 | 40 |
TT MIX SILENT hangszigetelt ipari csőventilátor légszállítási diagramja
TT MIX SILENT hangszigetelt csőventilátor méretei
| TT SILENT 100 | 98 | 215 | 243 | 237 | 505 |
| TT SILENT 125 | 123 | 215 | 243 | 237 | 474 |
| TT SILENT 150 | 147 | 247 | 274 | 260 | 580 |
| TT SILENT 200 | 198 | 293 | 386 | 295 | 550 |
| TT SILENT 250 | 248 | 358 | 445 | 360 | 658 |
| TT SILENT 315 | 313 | 432 | 520 | 434 | 780 |
| Típus | D | B | B1 | H | L |
Paraméterek
| Tömeg 9 kg | |
| Max. áramfelvétel[A] | 0,11, 0,13, 0,23, 0,49, 0,79, 1,42 |
| Csapágyazás | golyóscsapágy |
| Cső átmérő[mm] | 100, 150, 125, 200, 250, 315 |
| Felhasználás | Ipari |
| Feszültség | 230VAC 1F |
| Max. hőmérséklet[C] | 60 |
| Max. Nyomás[Pa] | 146, 148, 250, 338, 500, 625 |
| Teljesítményfelvétel[W] | 110, 178, 26, 30, 313, 52 |
| Védelem | IPx4 |
| Zajszint[dB] | 36, 28, 29, 33, 38, 40 |
